智能化工程的门禁如何接线？多个实例了解

关于门禁电锁如何接线？本期再详细总结下。

一、门禁接线方式

一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。

接线方式：

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

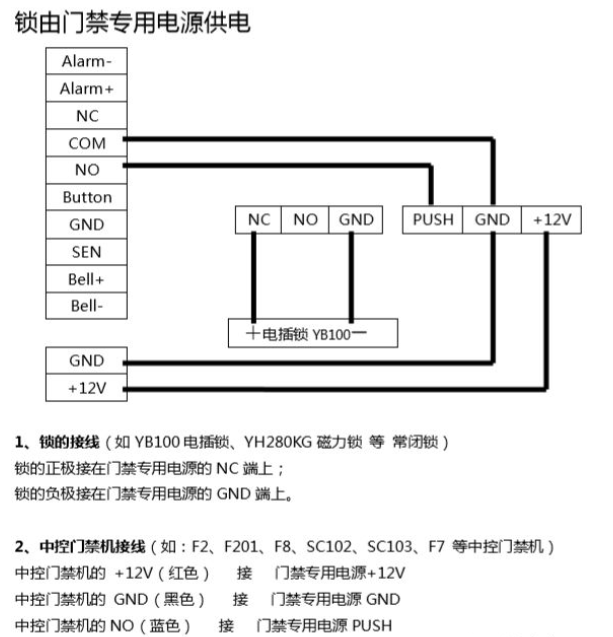

二、举例：中控门禁机接线示意图

三、

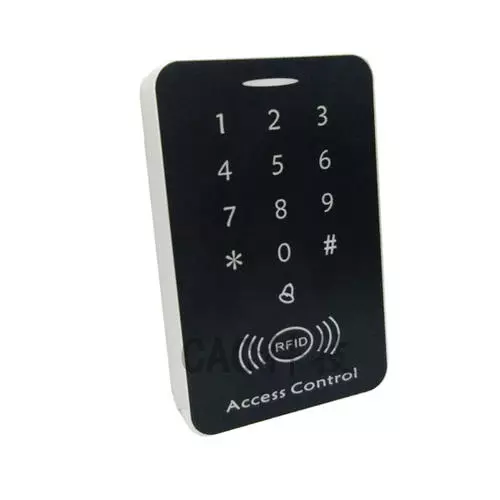

读卡器的安装与连接

读卡器的安装与连接

安装在门外或门内侧，高度是距地面1.45米，可以根据客户的使用习惯，适当增加或者降低；当进门和出门均要刷卡时，两个读卡器应该相距1米以上，特别要避免里外正对安装，以防干扰。

说明：一般情况下，读卡器的两条电源线和两条数据线，必须接；蜂鸣器和指示灯线不接也能正常使用。

接蜂鸣器（BUZ）线的作用：当控制器收到非法卡刷卡时，读卡器的蜂鸣器想2声或3声报警；合法卡响1声

接指示灯（LED）线的作用：当制器收到非法卡刷卡时，读卡器的指示灯只是瞬间变化；合法卡由红色变成绿色几秒钟（即控制器电锁继电器的执行时间）

读卡器的线脚颜色定义以各家读卡器厂商的说明书为准

四、

电锁及锁电源的安装与连接

1、电插锁的安装

电插锁一般用于单开/双开玻璃门、上有框下无框玻璃门、上下无框玻璃门，单开/双开木门等，装在门的上方靠把手一侧

下图是单开木门的安装效果图

电插锁通过磁感应上锁。通过扣板上的磁铁感应后才能上锁，扣板一般装在门扇上方，关门后，扣板上的磁铁对正锁内感应开关，感应上锁，因此门关好后能自动上锁。

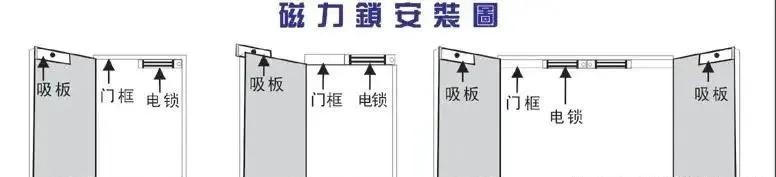

2、磁力锁的安装

磁力锁一般用于铁门、防火门

下图是防火门安装效果图

在实际项目中，还可能用到电控锁、电机锁、静音锁、阴极锁等类型的锁，请参考锁的说明书

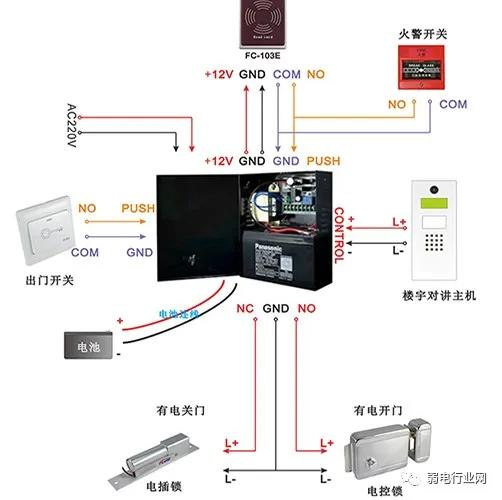

3、电锁、门禁控制器与电锁电源的接线

不同性能的电锁有不同的接法，分常开型和常闭型，由门禁控制器的电锁继电器控制电锁的开启或锁闭。检查电锁安装及接线是否正确，最简单的方法是：按出门按钮开门，电锁动作是否正常

五、

出门按钮的安装与连接

出门按钮的安装与连接

出门按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增加或者降低。用2芯线连接。

消防联动、门磁、红外、声光报警器的安装与连接

消防联动，当有来自消防系统的信号时，或接上消防设备有消防信号时，所有的门自动打开，用2芯线连接；

门磁用来检测门的开关状态，装在门框上，用2芯线连接；

红外探测器，用来感应非法人员接近门旁，用2芯线连接

声光报警器，用2芯线连接

当门磁检测到门没关，或红外探测到非法信息时产生报警，这时警声响起

五、

门禁系统RS485总线通讯方面的问题

1、为什么RS485联网会不通？

造成联网不通的主要原因有：

A、门禁控制器的地址码设置重复

B、硬件设备的ID号、组别与门禁软件设备资料的设置是否一致

C、门禁软件窗口设置（通讯配置）不正确

D、硬件设备的通讯速率与软件所设置的是否一致

E、检查硬件设备的核校验方式是否为默认值（默认值应为零）

F、RS485通讯线A、B是否接反或者短接

G、RS485转换器的质量是否有问题

H、电脑串口是否有问题

I、在485总线的最后一台控制器的485＋ 和485-之间并联120欧姆的终端电阻来改善通讯质量。

J、检查控制器箱和网线是否接地

2、为什么RS485联网不正常

通信距离短：

第一种原因是未使用双绞线，RS485必须使用双绞线（UTP）通信，当通信线穿过电磁干扰较强的区域时，还应使用带屏蔽的双绞线（超五类）；

第二种原因是RS485的转换器(模块)一般都是无电源的，其驱动能力不强，致使通信驱动距离及设备连接数量不多，应使用有源的RS232 / RS485模块或接口卡，（标准RS232转485、485转485的多路光电隔离集线器）。

RS485连接设备少，甚至多于5台就不正常：

未使用双绞线、RS232—RS485模块通信驱动能力不够、上位机与设备之间的“地”是断开的；解决方法：再将所有终端的“地”（信号参考地）连接在一起。如果还有问题：更换RS232 / RS485模块。还解决不了问题，就是有某一台设备的通信电路部分已经损坏。

开不了门（电锁不动作）的问题

1、首先要排除电锁本身的问题，电锁坏了，或电锁电源功率问题，或电锁连线是否有问题；检查电锁安装及接线是否正确，最简单的方法是：按出门按钮开门，电锁是否动作。

2、其次是刷卡开不了门，首先查看读卡器刷卡后是否有刷卡记录；

其次查看刷卡记录是合法卡还是非法卡记录，如果是非法卡请授权后使用。
